CombiBox для Combiloader

Назначение CombiBox

CombiBox используется для того, что бы подключить загрузчик прошивок Combiloader и специального адаптера DIALink непосредственно к электрическому блоку управления на столе. Также устройство служит для коммутации напряжений питания, сигналов GPT1 и GPT2, и формирования сигналов BOOT и CNF1.

Питание

Для работы с combibox необходимо подать стабилизированное напряжение питания в 12V. Ответная часть разъема входит в комплект поставки. Важно! Обязательно соблюдайте полярность при распайке кабеля питания. Неправильная подача питания может вывести из строя Комбибокс или подключенный к нему ЭБУ. Для работы Combi Box и безопасного программирования ЭБУ рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение

На корпусе комби бокс имеются два разъема:

1. Первый разъем для DIALink — разъем используется для включения специального адаптера DIALink.

Разъем имеет следующую схему подключения:

— 4 – GND;

— 5 – GND;

— 6 — CAN-H;

— 7 — K-LINE;

— 14 — CAN-L;

— 15 — L-LINE;

— 16 – POWER.

2. Разъем для Combiloader – разъем предназначен для подключения одноименного адаптера.

На лицевой панели корпуса имеется разъем DB-25 и он служит для подключения к блоку управления при помощи входящего в комплект универсального кабеля.

Все линии кабеля промаркированы для их правильного подключения. Кабель оснащен дополнительными парами контактов по цепям «VECU» и «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).

Для удобства линии GPT1 и GPT2 выведены отдельным пучком вместе с дополнительными CAN-H и CAN-L.

Органы управления:

1. GPT — переключатель.

При активации данного режима происходит коммутация сигнальных линий 7 и 15 разъема DiaLink на разъем DB-25 (GPT1 и GPT2), а также одновременно снятие питания с разъема DiaLink. Используется при чтении пароля в режиме GPT. В выключенном состоянии сигнальные линии 7 и 15 выводиться на разъем DB-25(K-line и L-line), а линии GPT1 и GPT2 обесточиваются.

2. POWER – переключатель для управление питанием.

Прибор имеет три режима подачи питания на ЭБУ:

• OFF — выключено, снимает все питающие и управляющие сигналы с разъема DB-25.
• MANUAL — включено, для подачи питания на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
• AUTO — автоматическое управление, в данном режиме управление питанием производит загрузчик CombiLoader.

3. Переключатель BOOT, одновременное управление сигналами BOOT и CNF1 (3,3 вольта):

• OFF — выключено, снимает все управляющие сигналы с разъёма DB-25.
• MANUAL — включено, подтягивает BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.
• AUTO — автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик CombiLoader.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

• RESET– 5,1 КОм ( для st10 );
• BOOT – 510 Ом;
• CNF1 – 510 Ом;
• CAN – 120 Ом;

Индикаторы

• Светодиодный индикатор GPT указывает на активацию одноименного режима.
• Светодиодные индикаторы VECU, VKEY указывает наличие напряжения VECU и VKEY.
• Светодиодный индикатор 12V указывает наличие питающего напряжения.
• Светодиодный индикатор BOOT указывает наличие подтяжек на CNF1 и BOOT.

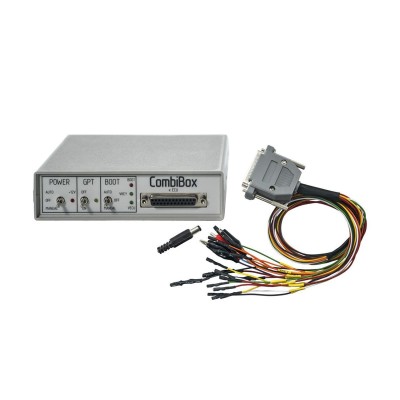

Комплект поставки:

• Адаптер CombiBox;
• Кабель для соединения;
• Штекер питания.
