PowerBox для PCMFlash

Для чего нужен Power Box для PCM Flash

Power Box для PCM Flash используется для управления в ручном и автоматическом режиме питанием программируемого электрического блока управления. Используя данный девайс, Вы сможете создавать следующие сигналы:

— RESET;

— BOOT;

— CNF1;

— GPT1;

— GPT2;

— WATCHDOG.

Для того что бы ограничивать поток тока на использующихся линиях сигналов в устройстве имеются резисторы. Например, для сигналов Reset и Boot требуется ограничение тока в 510 Ом, а для сигнала CNF1 ограничение в 510 Ом.

Автоматический режим позволяет работать с загрузчиками, которые используют для управления BOOT — OEM12, 12 контакт OBD 2 и L-Line, 15 контакт OBD-2.

В корпусе PowerBox для PCMFlash размещено несколько важных разъемов:

— USB, который используется для подключения к персональному компьютеру если Вы работаете со встроенным преобразователем USB — UART, так же для обновления программного обеспечения или если Вам требуется запрограммировать процессор Renesans (используйте программное обеспечение Flash Development Toolkit).

— DC- разъем питает PowerBox и подключенный к нему электрический блок управления. Важно! Используйте блоки питание в 12 V и более качественный. Не используйте сомнительного качества блоки, так как данный блок может вывести из строя и прибор и Ваш ЭБУ.

Не забывайте, что высоковольтные преобразователи в ЭБУ при старте потребляют большой ток и может сработать встроенная защита или вывести из строя ЭБУ.

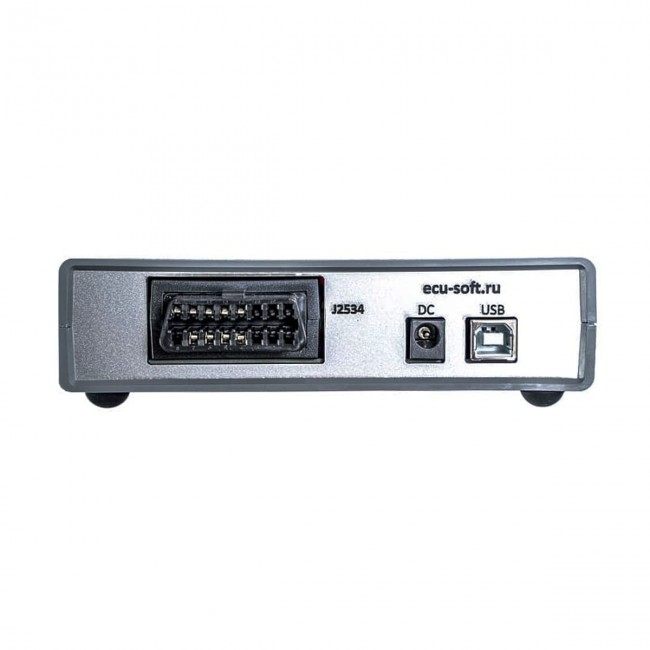

— OBD2-F или J2534, служит для подключения адаптеров J2534. Например, Сканматик 2 Pro, Mongoose и другие.

— DB 15. Данный разъем используется для включения кабеля, который подключается непосредственно к ЭБУ.

— IDC-26. Служит для подключения к плате электронного блока управления. Комплект кабелей приобретаются отдельно.

Так же в корпус устройства встроены три переключателя:

— Power – для того чтобы управлять питанием. Переключатель можно перевести в три положения:

OFF – отключает все сигналы с IDS-26 и DB-15 разъемов;

MANUAL или ON – режим «включено», при включении подается питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы;

AUTO – означает что устройство в режиме автоматического управления и управление питанием осуществляет загрузчик сигналом L-Line (15 контакт OBD-2).

— BOOT — для одновременного управления сигналами BOOT, RESET и CNF1 (3,3 вольта):

положение OFF — выключает управляющие сигналы с разъёма DB-15;

положение MANUAL — подтягивает сигналы RESET и BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам;

положение AUTO – переводит в автоматическое управление, в данном режиме одновременное управление сигналами BOOT, RESET и CNF1 производит загрузчик (12 контакт OBD-2, OEM12).

— GPT — для производства работ с процессорами Renesans, а также Tricore с GPT. При работе с процессорами серии SH705x необходимо применять 5 вольт в остальных случаях 3,3 вольта.

На приборе располагаются индикаторы:

— расположенный рядом с переключателем 5V/3,3V указывает наличие напряжения 5V или 3,3V.

— VECU, VKEY указывает наличие напряжения VECU и VKEY.

— 12V указывает наличие питающего напряжения.

— BOOT указывает наличие напряжения на выходе CNF1 (индикатор работает как на вход, так и на выход).

Важная информация:

В базовый комплект не входят дополнительные кабеля.

Для работы с 71 модулем PCMflash переключатель BOOT должен быть в положении AUTO. Об этом Вас проинформирует индикатор BOOT, он должен светиться, при подаче питания на электрический блок управления. Переключатель GPT в положении 5 V или 3,3 V (зависит от вида ЭБУ).

В режиме MANUAL — питание нужно подавать именно переключателем на PowerBox , а не с внешнего источника.

В режиме GPT позволяет работать c 3,3V, 5V и 12v сигналами.
