Powerbox 2 версии – универсальный инструмент для работы с ЭБУ

Если нужно работать с блоками управления в мастерской прямо на столе, тогда лучше, чем Powerbox 2 оборудования просто не найти. Что интересно, автором данной разработки является энтузиаст MusicRabbit из России. Сборкой занимался другой человек под псевдонимом Wolfman84. Получается, что прибор полностью разработан и произведен в РФ.

Прибор Powerbox V2 отличается следующими характеристиками:

Автоматическое управление питанием (в случае L-line). В данном случае питание идет сразу на все разъемы.
Можно по отдельности управлять питанием каждого разъема, для чего имеется световые индикаторы, что очень удобно.
Автоматическое управление питанием в Combiloader реализовано с собственного хоста, а также имеется вывод на Ktag разъем.
Присутствует 2 boot—пина с возможностью автоматического и ручного включения.
Имеется встроенный переключатель для повышения уровня сопротивления по CAN шине (на выбор 60 и 120 Ом).
Полная совместимость с устройством Chipsoft breakout box. Причем «гребенка» и разъем DB9 полностью идентичны.
Также присутствует совместимость с оборудованием Павербокс for PCM Flash. Встроенный разъем типа DB-15 Ktag аналогично оснастили дополнительными GPT выходами.
Разъем DB-9 и «гребенка» имеют совмещенное питание.

На устройстве PowerBox V2 предусмотрены следующие разъемы:

COMBILOADER нужен для подключения адаптера;
OBD2 разъем для работы с адаптерами J2534 и другими;
CL нужен для Chipsoft OBD2;
гребенка, оснащенная универсальными выводами;
ML сделан для адаптеров типа Мотор-Лоадер (тульский);
KTAG либо же разъем под DB15 кабеля (нужен для работы с PCMflash).

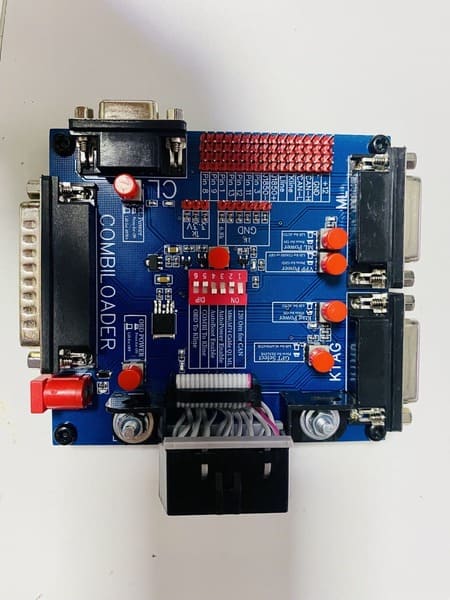

Функционал каждой клавиши аккуратно выбит на шелкографии платы:

При нажатии GPT Select имеющийся выход GPT1 подключается к 15 Пин, в свою очередь GPT2 к 7 пин OBD разъема. Если не нажимать, тогда GPT2 к 2 пин OBD разъема, а GPT1 подключен к 1 пин. Необходимо для выбора источника генерации сигнала GPT.
При нажатии ODB Power подается 12В на 16 пин обд разъема. Очень нужная вещь при работе с диалинком и комбилоадером. Работая с ГПТ, в некоторых случаях есть возможность отключить питание.
CL Power, ML Power и Ktag Power при нажатии просто включают соответственный разъем на плате. Когда есть разрешение Дип, если не нажимать эти клавиши, будет использоваться автоматическое питание.
При нажатии VPP Power, притягивается контакт VPP, что на разъеме KTAG и Pr.En (pin2) соответственного разъема ML к минусу (GND). Если же клавиша не нажата, тогда идет подключение к 11-му пину Combiloder разъема.
Boot pin – это неподписанный выключатель в самом центре платы, который нужен для принудительного запуска Boot пинов. При наличии разрешения Дип, без нажатия клавиши используется автоматическое управление питанием.

Также в центре платы можно увидеть 6 DIP переключателей, предназначенных для конфигурирования бокса под различные ситуации и загрузчики:

120 Om для CAN – предусмотрен для подключения резистора терминирующего типа (120 Ом прямо на шину CAN).
M74/M86 Cable Q1 ML – способен управлять 3-м пином на разъеме ML. Очень нужен при переключении реле кабеля типа Molex 55-65 пин либо для включения транзистора в кабеле по типу Molex 48-32 пин.
AutoPower Enable – дает возможность производить автоматическое управление питанием определенных разъемов. Важно знать, что данный переключатель НЕ ВЫКЛЮЧАЕТ питание для Combiloader, потому что пин 5 разъема постоянно подключен к питанию, независимо от того, в каком выключатель находится положении.
AutoBoot Enable – дает разрешение на управление boot пинами в автоматическом режиме при помощи 12 пин OBD разъема.
Переключатель Combi to Kline – нужен для подключения шины Kline на разъеме Combiloader непосредственно к общей шине Kline.
Переключатель ODB to Kline – может подключить шину разъема Kline OBD (7 pin) к общей Kline шине.
