CombiBox для PCMFlash и j2534

CombiBox для PCMFlash служит для прямого подключения адаптера j2534 (OpenPort 2.0, Сканматик 2 Pro, Mongoose JLR, VCM 2 и другие) к электронному блоку управления на «столе». Так же способен переключить направление электрического тока (коммутация) и формирует сигналы CNF1 и Boot.

Дополнительно используя автосканер Сканматик 2 Pro Вы можете сформировать GPT1 и GPT2 сигналы. Данные сигналы необходимы для работы с 53 и 71 модулями PCMFlash.

Подача питания Комби Бокс

Подключая Комби Бокс Вам потребуется соблюдать некоторые рекомендации. От правильно подключения со стабилизированным питанием в 12 V зависит работа устройства. При неправильном подключении Вы выведете из строя либо ЭБУ автомобиля, либо Combi Box.

Рекомендуем использовать с устройствами, регулирующими источники питания (до 30 Вольт и током не менее 3 Ампер).

Ответная часть разъема для подключения состоит в комплекте прибора. Обязательно соблюдайте полярность при распайке кабеля питания!

Подключение устройства

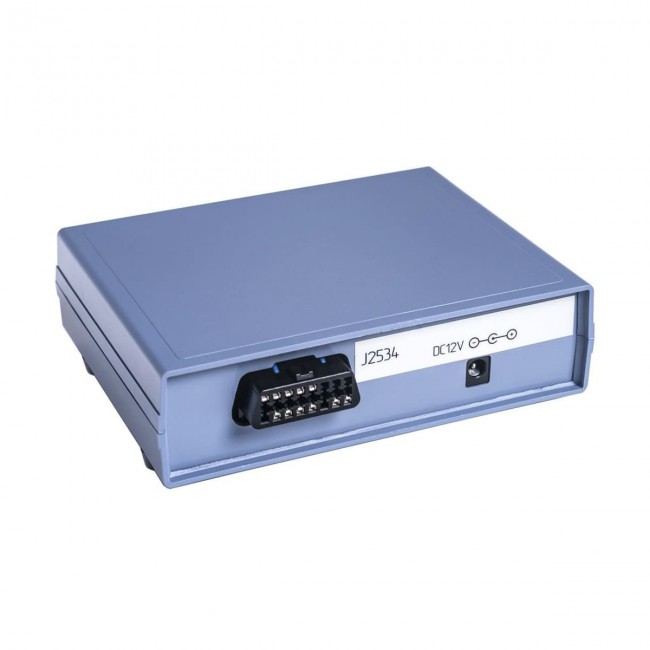

В корпусе прибора расположены два разъема для подключения приборов j2534 (Сканматтик 2 Pro) и кабеля DB-15:

1-ый разъем для J2534. Схема включения следующая:

1 — GPT2;

2 — GPT1;

4 — GND;

5 — GND;

6 — CAN-H;

7 — K-LINE;

12 — SELECT BOOT

14 — CAN-L;

15 — L–LINE;

16 — +12V.

DC 12V — разъем предназначен для подключения питания.

2-ой разъем для DB-15. Данный универсальный кабель DB-15 служит для прямого подключения к электрическому блоку управления. Схема подключения следующая:

2 — Фиолетовый, VPP;

3 — Зелено-красный, GPT2;

4 — Голубой, CNF1;

5 — Красные, Power +12V;

7 — Белый, CAN-H;

9 — Оранжевые, Key +12V;

10 — Серый, BOOT;

11 — Черные, GND;

12 — Желто-оранжевый, GPT1;

14 — Желтый, K-Line;

15 — Зеленый, CAN-L.

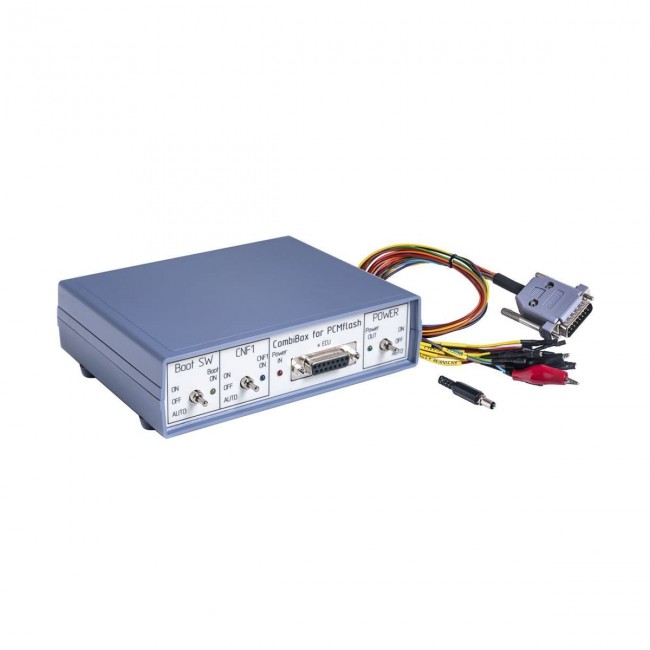

Органы управления устройством:

— переключатель POWER имеет три режима подачи питания на ЭБУ для управления питанием:

1. OFF – выключено. Выполняет снятие все питающие и управляющие сигналы с разъема DB-15.

2. ON – включено. Подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.

3. AUTO — автоматическое управление. Данный режим позволяет управлять питанием загрузчику PCMflash.

— переключатель Boot SW позволяет управлять сигналом BOOT и также имеет три режима:

1. OFF – выключено. Выполняет снятие всех управляющих сигналов с разъёма DB-15.

2. ON – включено. Подтягивает BOOT к сигнальному минусу.

3. AUTO — автоматическое управление. Режим позволяет PCMFlash одновременное управление сигналами.

— переключатель CNF1 для управления одноименным сигналом (3,3 вольта):

1. OFF – выключено. Выполняет снятие все питающие и управляющие сигналы с разъема DB-15.

2. ON — включено, подтягивает CNF1 к +3.3 вольтам.

3. AUTO — автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

BOOT — 1 кОм;

CNF1 — 510 Ом;

Нагрузка на шине «CAN» — 120 Ом.

Индикаторы:

Светодиодный индикатор «Power IN» указывает наличие питающего напряжения;

Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ;

Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT;

Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1.

Комплектация:

— CombiBox;

— соединительный кабель;

— штекер питания.
