- 2 месяца рассрочки по карте халваCAN-Hacker CH-OBD-FD – оборудование которое позволяет работать в режиме приёма-передачи по CAN-FD, CAN и LIN шинам через персональный компьютер. При этом связь обеспечивается по интерфейсу USB 2.0 с официальной программой CANHACKER.
Технические характеристики интерфейса:
- Количество каналов CAN-FD: 1
- Рабочие напряжения на линиях CAN-FD, LIN: -48…+48В
- Скорость каналов CAN-FD: от 10 кБит/с до 5 Мбит/с
- Количество каналов LIN: 1 канал (Требует активации)
- Скорость канала LIN: от 2400 до 38400 бит/с
- Пропускная способность: 8000 фреймов в секунду
- Связь с ПК: USB 2.0
- Напряжение питания: 5В через интерфейс USB
- Максимальный ток потребления: 0.2A
- Рекомендованная ОС Windows 10
Назначение контактов адаптера
-
Пин 4 GND (масса)
- Пин 5 GND (масса)
- Пин 6 CAN-FD High, канал 1
- Пин 13 LIN
- Пин 14 CAN-FD Low, канал 1
- Пин 16 +12V для работы с LIN

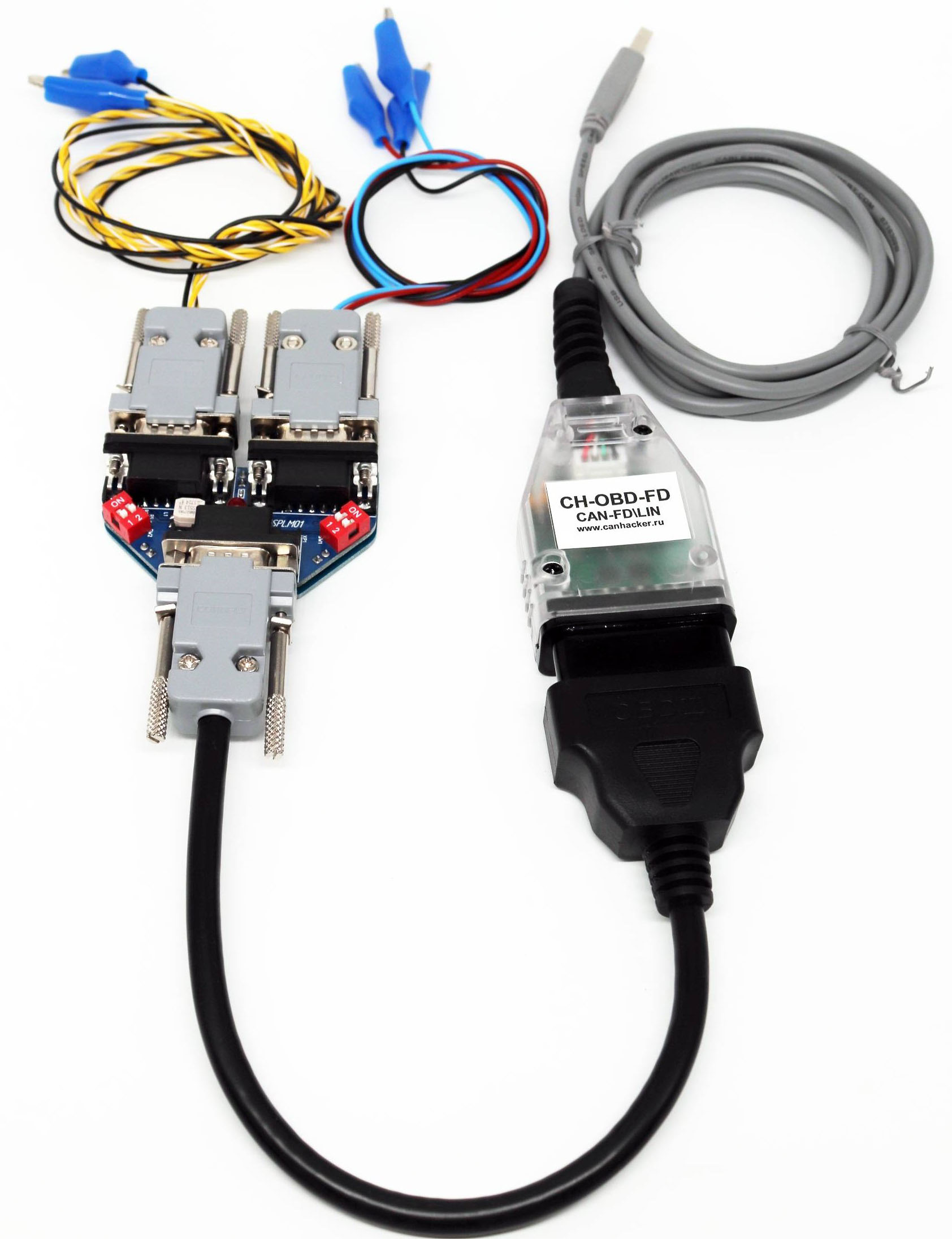

Комплексность:

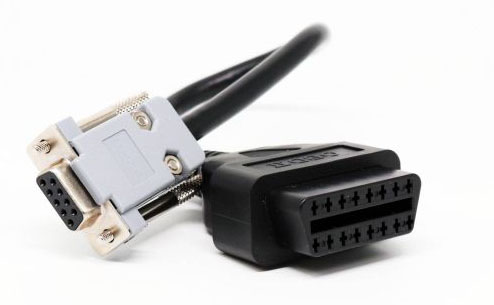

В комплекте идет переходник OBD2-DB9 который позволяет использовать стандартные кабели CAN/LIN поставляемых с интерфейсами CAN-Hacker к разъёму CH-OBD-FD.

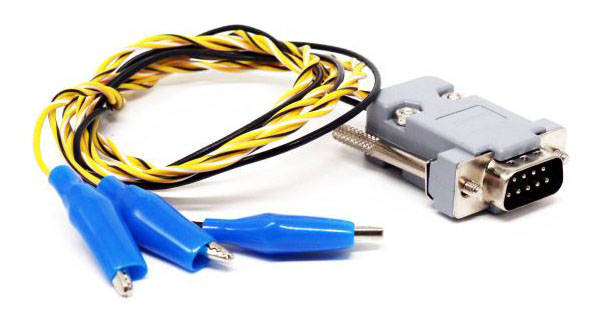

Кабель для подключения к CAN шине
- Желтый с черной полосой CAN-FD Low
- Желтый с белой полосой CAN-FD High
- Черный GND (земля)

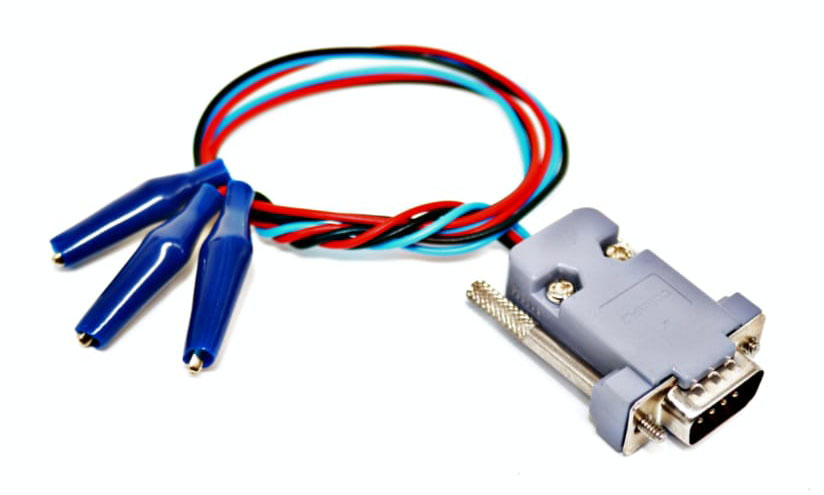

Кабель для подключения к LIN шине
- Красный Бортовое питание для LIN
- Синий LIN шина
- Черный GND (земля)

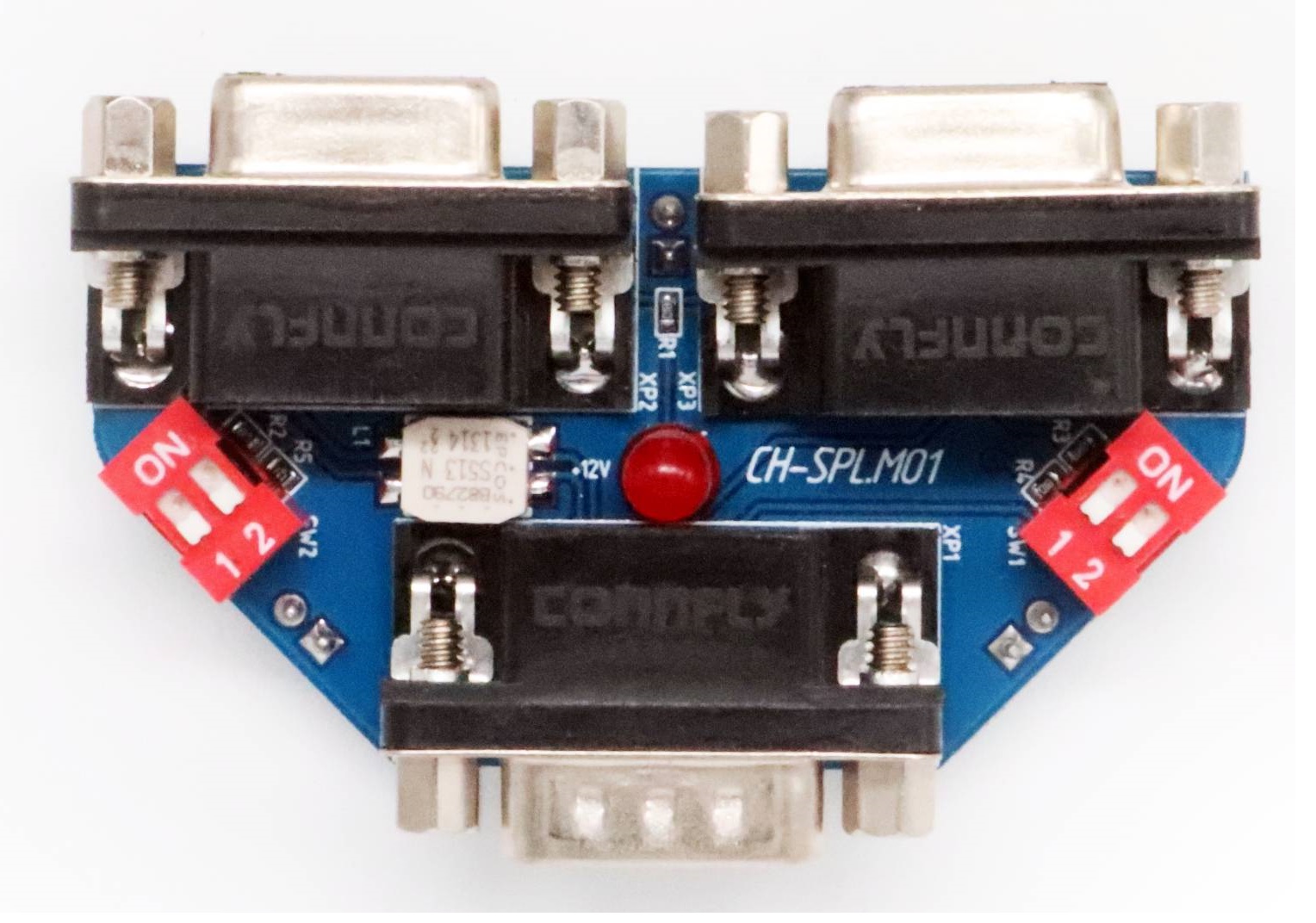

Разветвитель CAN/LIN
Разветвитель позволяет разделить каналы CAN и LIN на разные разъёмы DB9, а так же для работы с подключаемыми терминаторами CAN и подтягивающим сопротивлением шины LIN. Так же на раз разветвители присутствуют переключатели позволяющие настроить адаптер для работы с шиной CAN с реализацией Fault-tolerant CAN (FT-CAN).
Назначение переключателей
- SW1.1 LIN bus pull up
- SW1.2 CAN-Low pull up (для FT-CAN)
- SW2.1 CAN-High pull down (для FT-CAN)
- SW2.2 Терминатор 120 Ом
Назначение разъемов
- XP1 К переходнику OBD2-DB9
- XP2 К CAN кабелю
- XP3 К LIN кабелю
