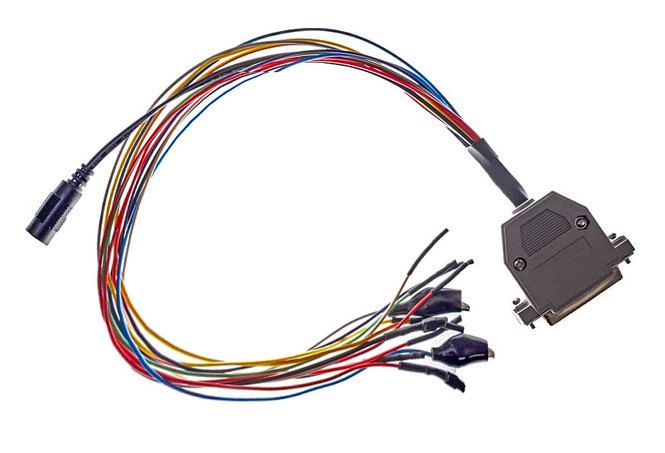

Boot Bench v.2 кабеля для Сканматик 2 Pro и PCMFlash

Для чего нужен Boot Bench кабель?

Boot Bench кабель служит для того что бы напрямую подключить Сканматик 2 Pro к программируемому или прошиваемому электрическому блоку управления. В основном данный кабель потребуется Вам если Вы работаете с PCMFlash, в частности с модулями 53 и 71.

Два варианта адаптера для флешера:

— с автоматическим переключением сигнальных линий и питания – V.2;

— с автоматическим переключением и ручным – V.3.

Автоматическое переключение осуществляется программным обеспечением PCM.

В новых версиях улучшена схемотехника и исключены случаи короткого замыкания, так же кабель работает с протоколами ME9.

На корпусе присутствуют светодиоды, которые отображают состояние подключения.

Назначение пинов:

— внешнее питание 12В – Jack 2 мм (5 Ампер);

— +12 V – красный;

— Boot – серый;

— GND – черный;

— reset – коричневый;

— CNF1 – синий;

— GPT1 – желтый;

— GPT2 – оранжевый;

— K-line – желто-зеленый;

— CAN-H – белый;

— CAN-L – зеленый.
